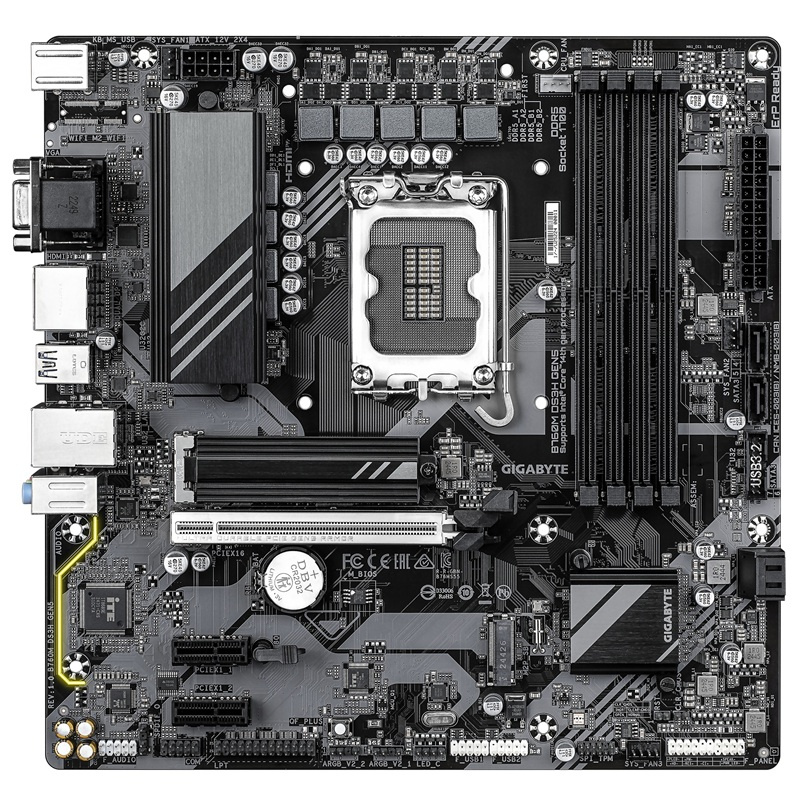

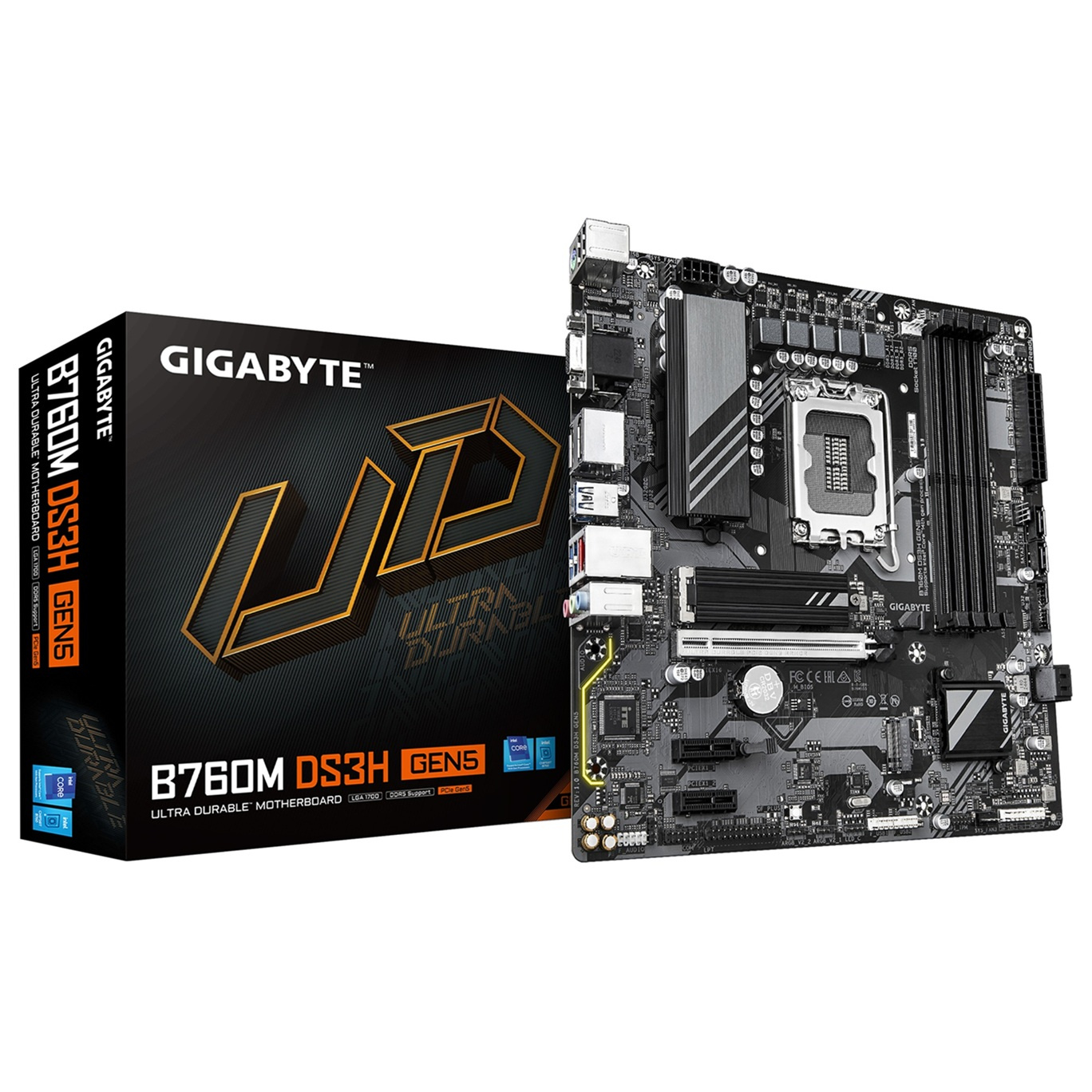

GIGABYTE B760M DS3H GEN5/LGA 1700/mATX
GIGABYTE B760M DS3H GEN5
Chipset: Intel® B760 Express
Rozměrový formát: Micro ATX (244x244mm)
Podpora pro procesory: Intel® Core™ 14., 13. a 12. generace, Pentium® Gold a Celeron®
Patice procesoru: LGA1700
Paměť:
* 4x DIMM patice podporující až 256GB, DDR5 5600/5200/4800/4400 MT/s paměťové moduly
* dvoukanálová architektura paměti
* podpora paměťových modulů Extreme Memory Profile (XMP)
Grafické výstupy:
* 1x D-Sub port s maximálním rozlišením 1920x1200 při 60 Hz
* 1x HDMI port s maximálním rozlišením 4096x2160 při 60 Hz - Podpora pro verzi HDMI 2.1 a HDCP 2.3
* 1x DisplayPort s maximálním rozlišením 4096x2304 při 60 Hz - Podpora pro verzi DisplayPort 1.2 a HDCP 2.3
* 1x DisplayPort s maximálním rozlišením 4096x2304 při 60 Hz - Podpora pro verzi DisplayPort 1.2
Zvuková karta:
* Kodek Realtek® Audio
* High Definition Audio
* 2/4/5.1/7.1 kanál
* Podpora S/PDIF out
Ethernet: Realtek® 2.5GbE LAN
Rozšiřující sloty:
* 1x PCI Express x16 podporuje PCIe 5.0 a běží na x16
* 2x PCI Express x1 podporuje PCIe 3.0 a běží na x1
Úložný prostor:
celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s
* 1x M.2, M key typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU)
* 1x M.2, M key typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB)
* 4x port SATA 6Gb/s
RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení SATA
USB:
Zadní USB (celkem 6 portů)
* 1x USB Type-C® 3.2 Gen 2
* 3x USB 3.2 Gen 1
* 2x USB 2.0/1.1
Přední USB (celkem 6 portů)
* 1x USB 3.2 Gen 1 header - podpora dalšího 1 USB 3.2 Gen 1
* 2x USB 2.0/1.1 header - podpora dalších 2 USB 2.0/1.1

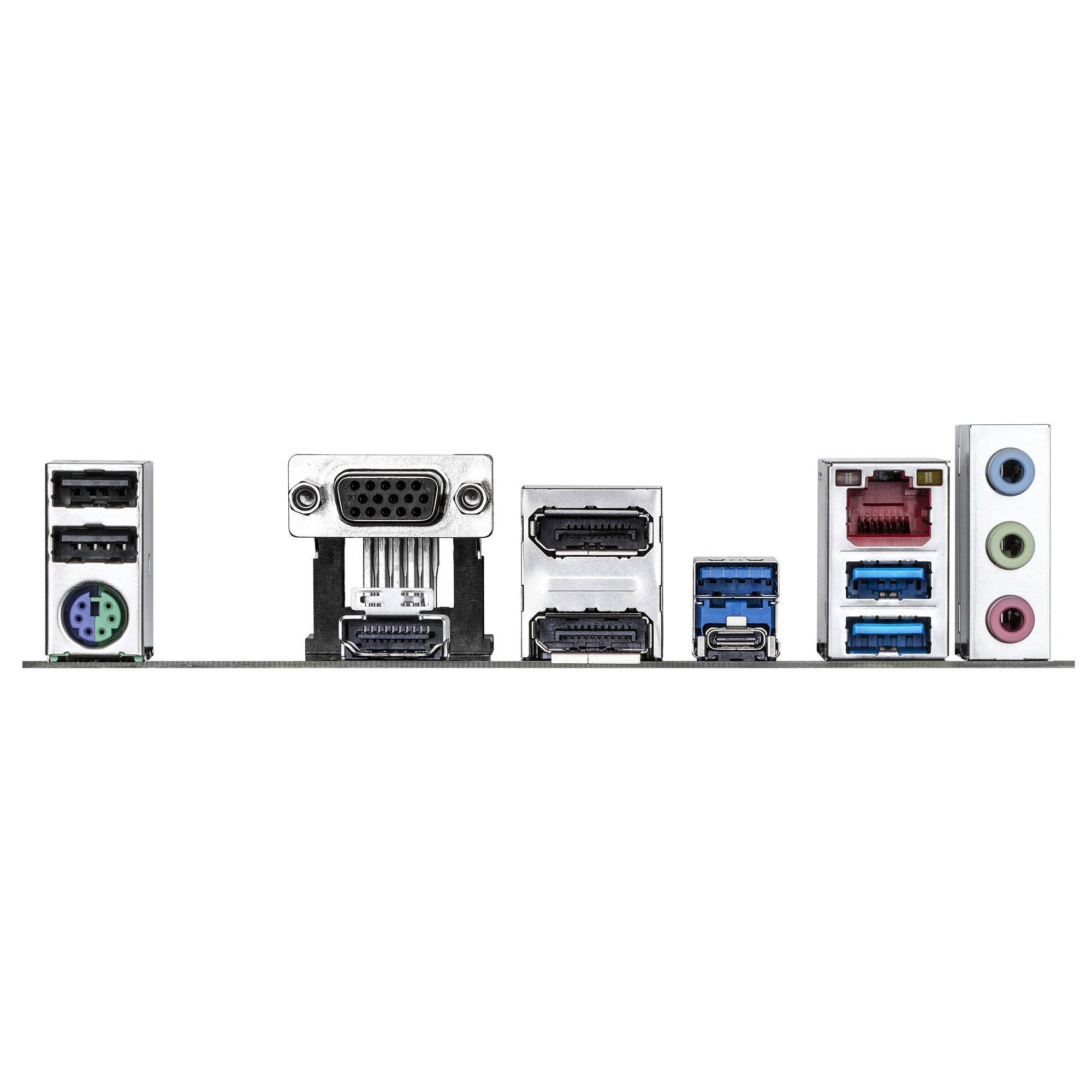

Porty na zadním panelu:
* 1x USB Type-C® 3.2 Gen 2
* 3x USB 3.2 Gen 1
* 2x USB 2.0/1.1
* 1x PS/2
* 1x D-Sub
* 1x HDMI
* 2x DisplayPort
* 1x RJ-45
* 3x audio konektor
Interní porty:
Napájení
* 1x 24-pin ATX hlavní napájecí konektor
* 1x 8-pin ATX 12V napájecí konektor
Související s ventilátorem a chlazením
* 1x CPU fan header
* 3x system fan header
Související s úložištěm
* 2x M.2 slot (Key M)
* 4x SATA 6Gb/s port
USB
* 1x USB 3.2 Gen 1 header
* 2x USB 2.0/1.1 header
Ostatní
* 2x adresovatelný RGB Gen2 LED strip header
* 1x RGB LED strip header
* 1x front panel header
* 1x front panel audio header
* 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
* 1x serial port header
* 1x parallel port header
* 1x S/PDIF Out header
* 1x Q-Flash Plus button
* 1x reset jumper
* 1x Clear CMOS jumper
BIOS: 1x 128dMb flash, AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/B760M-DS3H-GEN5#kf

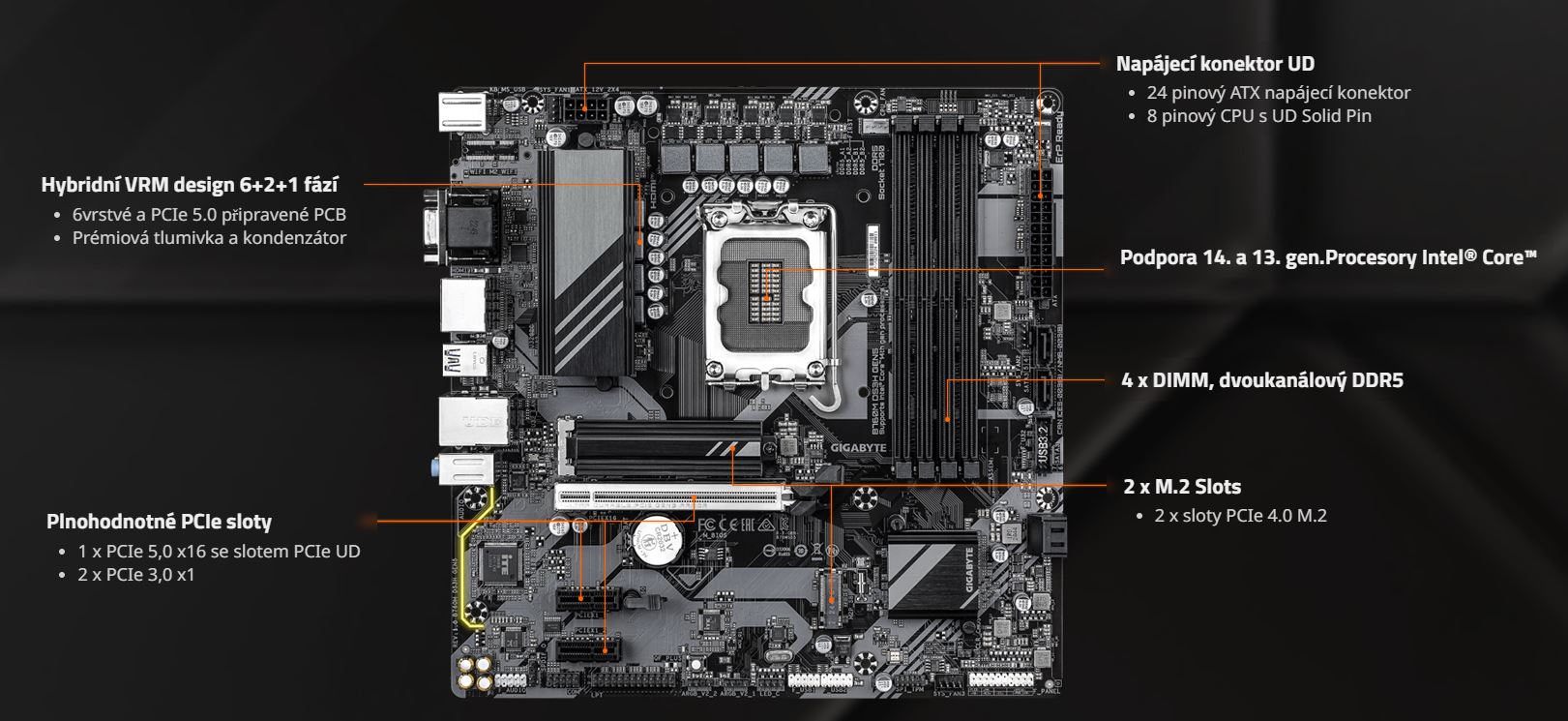

GIGABYTE B760M DS3H GEN5

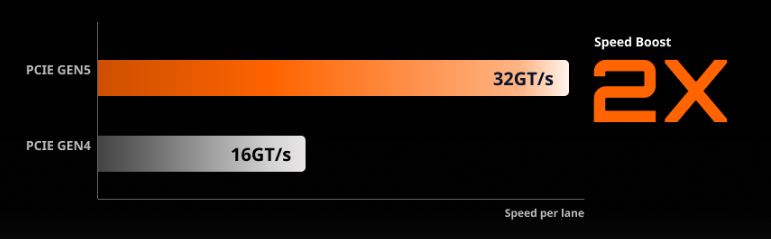

Expresní do výkonu PCIE5
Nové základní desky GIGABYTE B760 poskytují nejúčinnější řešení, jak si užít zvýšený výkon PCIe Gen5 na stávající platformě. PCIe 5.0 zdvojnásobuje rychlost přenosu dat PCIe 4.0 z 16 GT/s na 32 GT/s na pruh. Toto podstatné zvýšení šířky pásma prospívá zejména vysoce výkonným grafickým kartám, úložným zařízením a akcelerátorům umělé inteligence, které vyžadují rychlejší pohyb dat.

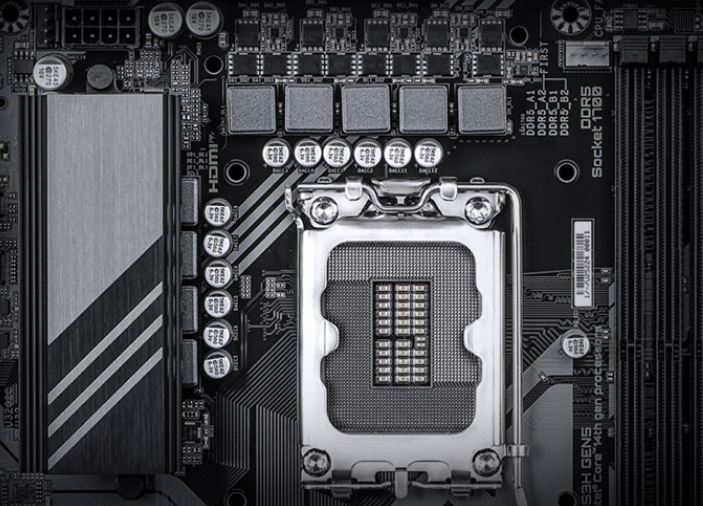

Chlazení
Vysoce krycí MOSFET a integrované formovací chladiče pro zlepšení tepelné účinnosti s lepším prouděním vzduchu a výměnou tepla.
4 X velký povrch
Zvýšená plocha povrchu až 4 X větší ve srovnání s tradičními chladiči. Zlepšuje odvod tepla z MOSFETů.
Skutečný Jednodílný Build
TMOS je TRUE jednodílný chladič. Jeho jednodílný design a větší povrch drasticky zlepšují chladicí výkon oproti vícedílnému designu konkurentů.
Víceřezový design
TMOS obsahuje několik kanálů a vstupů na chladiči. Tato konstrukce umožňuje průchod proudu vzduchu, což vede k velkému zlepšení výkonu přenosu tepla.
Plošné spoje
Přijetím 2 X mědi na vnitřní vrstvu desky plošných spojů sníží teplotu součástí alespoň o 3% tím, že se deska plošných spojů změní na super tenký měděný chladič velikosti desky plošných spojů, aby se teplo ze součástí účinně odvádělo, a to díky vysoké tepelné vodivosti a nižší impedanci.
M.2 Termální stráž
Thermal Guard M.2 zabraňuje škrcení a úzkým místům vysokorychlostních SSD M.2, protože pomáhá odvádět teplo dříve, než se to stane problémem.
Paměť
GIGABYTE nabízí testovanou a osvědčenou platformu s extrémním zvýšením výkonu paměti. Přetaktování DDR5 až 7600 MT/s.
Konektivita
2,5G LAN design poskytuje neuvěřitelně vysoké přenosové rychlosti, aby bylo zajištěno co nejstabilnější přenosové prostředí, když systém provádí cloud computing nebo poskytuje externí výpočetní služby. USB 3.2 Gen 2 poskytuje porty USB 3.2 Gen 2 s rychlostí až 10 Gbps. Díky dvojnásobné šířce pásma ve srovnání s předchozí generací a také zpětné kompatibilitě s USB 2.0 a USB 3.2 Gen1 je mnohem vylepšený protokol USB 3.2 Gen 2 k dispozici oproti novému reverzibilnímu USB Type-C™ a tradičnímu konektoru USB Type-A pro lepší kompatibilitu přes širší škálu zařízení.
Upozornění:
Popis, obrázky a jednotlivé parametry se mohou lišit v závislosti na zvoleném modelu a konfiguraci.
